更高(gao)效穩定 | 基于ACM32 MCU的編程直流電源應(ying)用方案
隨(sui)著電(dian)子設備的(de)(de)(de)多樣(yang)化發展，面(mian)對不同的(de)(de)(de)應用場景，需要采(cai)用特定的(de)(de)(de)供電(dian)電(dian)源。因此，在電(dian)子產品(pin)的(de)(de)(de)開發測試(shi)過程(cheng)中，必(bi)不可少使(shi)用編程(cheng)直流電(dian)源來(lai)提供測試(shi)電(dian)壓，協助完成初步的(de)(de)(de)開發測試(shi)過程(cheng)。
編程直流電源概述

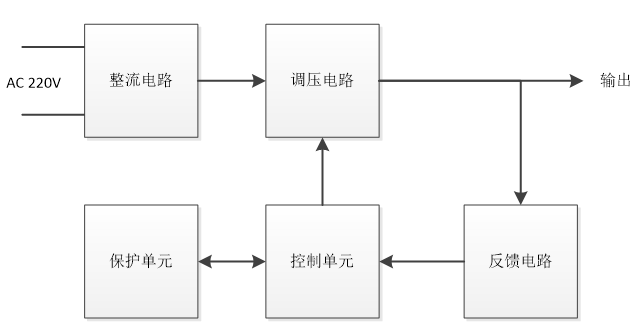

編程(cheng)直流電源結構示意圖
整流(liu)電(dian)路的作用是將交流220V電壓轉換成需要的直流電壓；
調壓電路(lu)是根據(ju)需要將(jiang)整流后(hou)的直流電壓轉換(huan)成(cheng)需要的輸(shu)出電壓，例如BOOST電路等；
反饋電路是(shi)提供相關信號給控制(zhi)單元，包括(kuo)輸(shu)出(chu)電壓，輸(shu)出(chu)電流等，用于保(bao)證輸(shu)出(chu)電壓的穩(wen)定并檢(jian)測輸(shu)出(chu)是(shi)否正常，防止出(chu)現短(duan)路等情況燒壞設備；
保護(hu)單元是對整(zheng)個系統的防護模(mo)塊，當接收(shou)到(dao)控制單元(yuan)的相關保(bao)護措(cuo)施(shi)時，執行(xing)相關的保(bao)護動作(zuo)，同時也提(ti)供一(yi)些必要的信息給控制單元(yuan)，例如過流，過壓等(deng)；
控制單元(yuan)是整(zheng)個編(bian)程(cheng)直流電源的(de)核心單元，主要(yao)負(fu)責(ze)整(zheng)個設備的(de)交互并轉換成對應(ying)的(de)控制。
上(shang)海(hai)航芯——編程(cheng)直流電源應用(yong)方案
上海(hai)航(hang)芯推出(chu)編程直(zhi)流(liu)電源應用方案(an)，采(cai)用ACM32F403/ACM32G103系列MCU作為主控芯片(pian)，最高工作頻率可達180MHz/120MHz，內置(zhi)最大512KB的(de)eFlash和(he)最大192KB SRAM，足(zu)以(yi)滿足(zu)編程直(zhi)流(liu)電源的(de)控制需求(qiu)(qiu)。內置(zhi)2Msps/3Msps采(cai)樣率，12位ADC，實現對(dui)輸出(chu)電壓，輸出(chu)電流(liu)等信號的(de)高頻采(cai)樣。具有USB/UART/CAN/SPI等多種通訊接口，能滿足(zu)一般性外設的(de)通信需求(qiu)(qiu)。基于ACM32F403/ACM32G103的(de)編程直(zhi)流(liu)電源方案(an)結構示意(yi)圖(tu)如下(xia)圖(tu)所示：

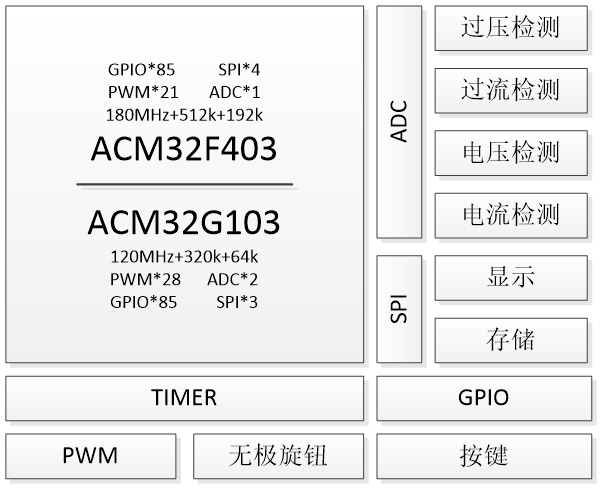

編程直流電源結構示意(yi)圖
該方案(an)中(zhong)輸出的直流(liu)電(dian)壓輸出則是(shi)采用定時器(qi)輸出PWM方波配合BOOST電(dian)路實現(xian)。PWM輸出50KHz頻率的方波，占空比調(diao)節(jie)精度為千分之(zhi)一，力求實現(xian)對輸出電(dian)壓的高(gao)精度調(diao)控。
除此(ci)之外，該方案還包(bao)含以下(xia)幾種功能(neng)：
? 支持無(wu)極旋鈕微調輸出電流、輸出電壓
? 支持鍵(jian)盤(pan)直(zhi)接(jie)設定輸出(chu)值
? 支持LCD顯示(shi)
? 支持輸出(chu)電流限定
? 支持過壓、過流(liu)保護
? 支(zhi)持常用輸出(chu)綁定
